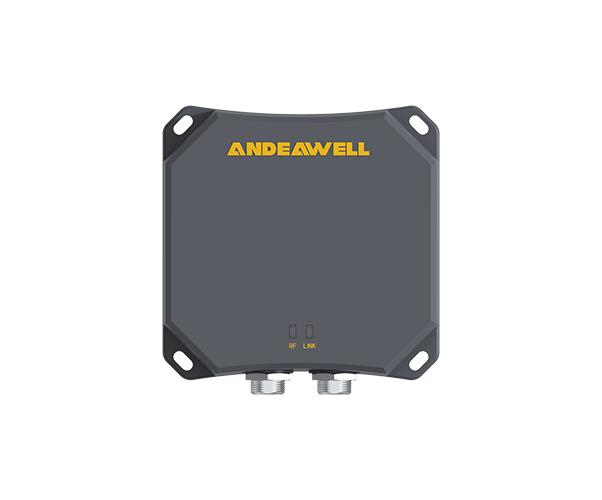

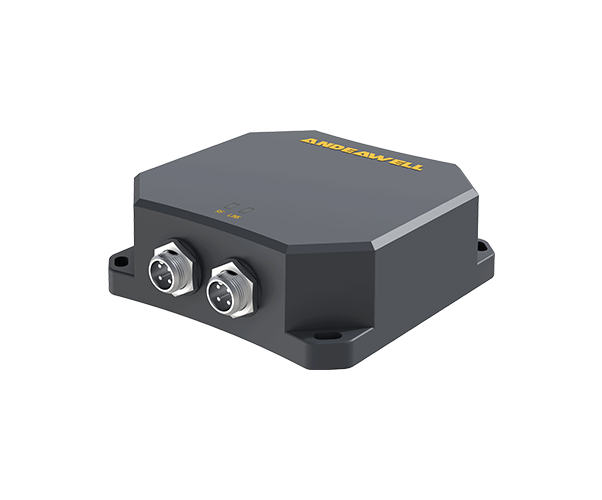

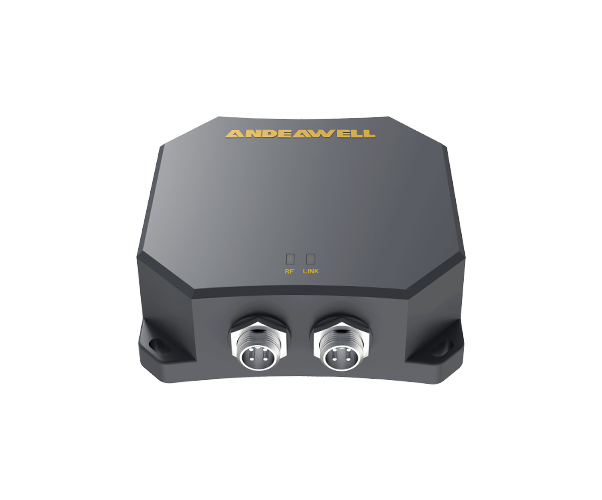

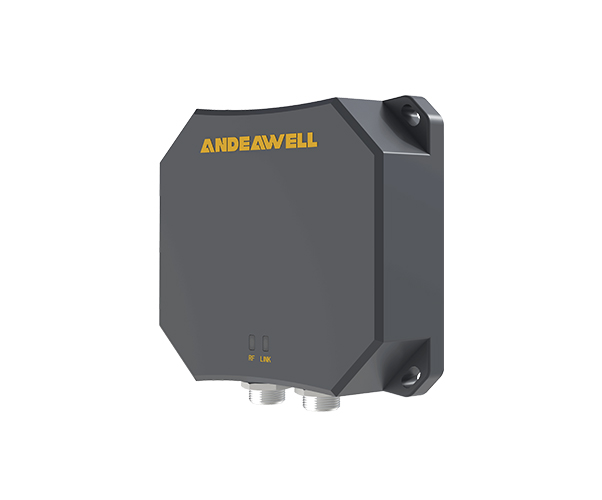

高频一体式工业读写器AR1301X(微功率)

AR1301系列高频工业读写器是采用Modbus/ PROFINET通信协议的工业级RFID微功率壁挂读头，基于微功率射频模块开发，采用读写器和天线集成一体式设计，工作频段为13.56MHz，支持对 NXP I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。

上一：高频一体式工业读写器AR2201X(中功率)

下一：高频一体式工业读写器AR2301X(中功率)

描述

AR1301系列(微功率)方形一体式读写器产品特点

内置滤波、隔离模块，具有很强的抗干扰能力，符合EMC标准；
具有使用方便、密封性、散热性良好、接收灵敏度高、性能稳定、可靠性强等特点；
支持标准工业通讯协议 ModBus / PROFINET ，方便用户集成到PLC等控制系统中；
一体式设计，结构紧凑，方便分布式安装部署；
防护等级IP67，适应工业领域各种恶劣环境；

技术参数
支持协议	ISO15693、ISO14443 TypeA/B
通信协议	AR1301M：Modbus RTU AR1301T：Modbus TCP AR1301P：PROFINET
工作频率	13.56MHz
读写距离	0-100mm（标准卡）
通信接口	工业以太网 / RS485
通信速率	Modbus TCP：10/100M bps Modbus RTU485：9600~115200 bit/s
电源电压	Modbus TCP：48V POE(46-54V), 24V DC(10~30V) Modbus RTU：24V DC(10~30V) PROFINET：24V DC(10~30V)
最大电流	<0.04A@24V DC
物理特性
外形尺寸	10010035mm
整机重量	AR1301M(Modbus RTU)：523.5g AR1301T(Modbus TCP)：580.3g AR1301P(PROFINET)：595g
固定方式	螺母固定4*M4
外壳材料	ABS+金属底板
壳体颜色	黑色
指示灯	2个LED指示灯
通信端口	AR1301M(Modbus RTU)：M12A(4pin M) + M12A(5pin M) AR1301T(Modbus TCP)：M12A(4pin M) + M12D(4pin M) AR1301P(PROFINET)：M12A(8pin M) + M12D(4pin M)
应用环境
工作温度	-40℃～+85℃
工作湿度	5%～95%RH
IP等级	IP67

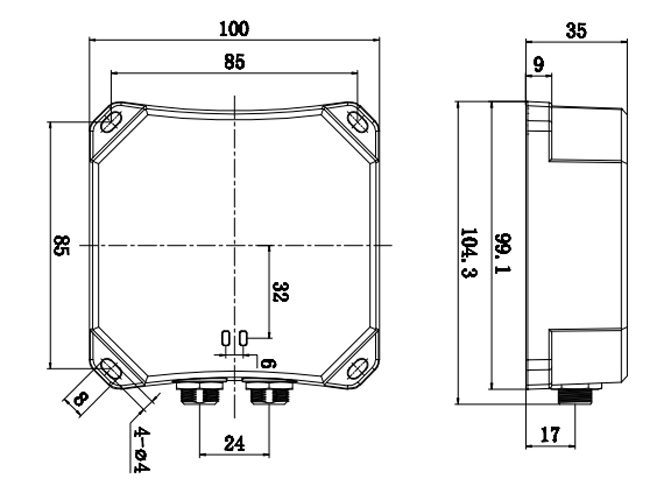

产品尺寸图

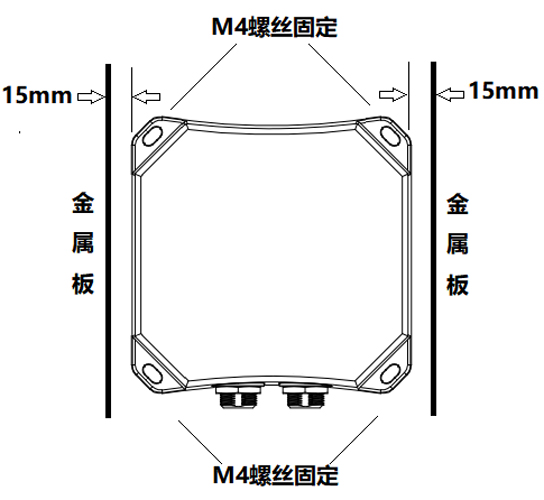

安装示意图

本设备可采用4个M4螺丝固定到使用的位置，可以根据客户现场的安装的环境，为客户定制安装支架。如果读写器的任何一侧有金属板，则读写器需要离开金属板至少15mm，否则会影响读写器射频信号，造成读写器识读距离达不到预期距离，甚至完全无法识读。

由于读写器之间的射频会互相干扰，因此任两台读写器之间必须间隔一定的距离才能不彼此干扰。因此，读写器间侧向安装时，之间的距离要大于850mm;对向安装时，之间的距离要大于600mm。

应用领域

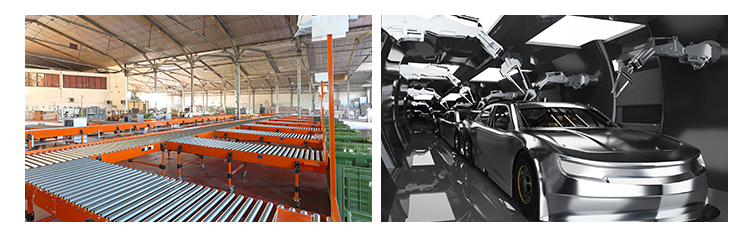

适用于生产作业自动化生产线、自动化分拣系统、零部件组装产线等工业领域。
